遥控器是我们日常生活中使用非常频繁的工具,尤其是空调或者电视的遥控器,想必我们大家都是非常熟悉和了解的,那么它的外观你会如何创建呢,尤其是在指定使用proe/cero软件的情况下。其实如果你知道建模思路的话,同时又掌握了几个比较常用的工具命令的前提下,proe/cero遥控器建模还是比较容易实现的。下面品索教育就为大家分享来自一点号,proe的proe实战建模图文教程,教你proe/cero遥控器建模方法与技巧。

proe实战建模图文教程中使用到的工具命令:

拉伸工具

阵列工具

倒圆角工具


第一步:打开软件,新建文件,拉伸创建长方体大形

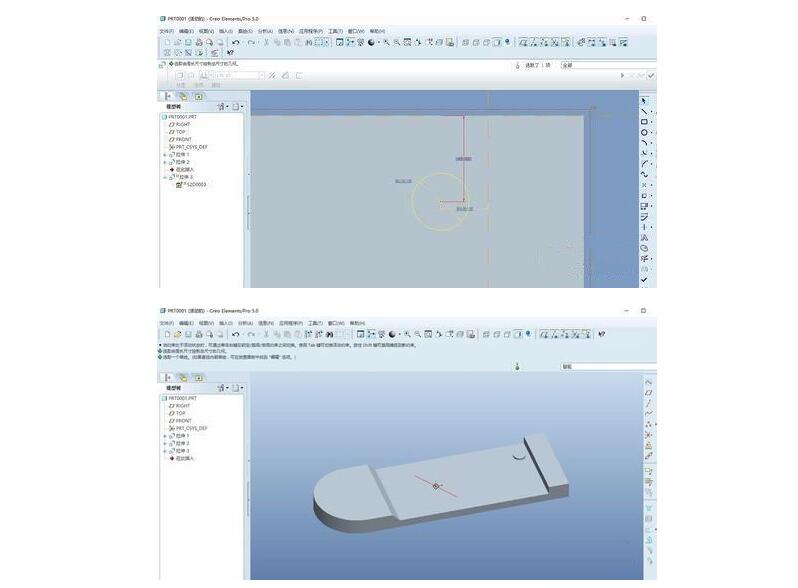

首先打开我们的proe软件,Ctrl+N新建一个文件,子类型为实体;然后使用拉伸的命令拉伸一个长方体,在TOP面绘制下图所示的轮廓线条;拉伸的高度为40。




第二步:同样,拉伸命令,绘制平面

再次使用拉伸的命令,在上一步所创建的实体侧面绘制平面,使用切除材料,调整切除方向,将多余的材料切除。如下图所示。


第三步:再次拉伸,创建圆形按钮

再次使用拉伸,在切除的拉伸面上草绘平面,拉伸的高度为5,这是创建一个圆形的按钮。


第四步:阵列工具的使用

获取上一步所创建的圆形按钮,然后点击阵列工具,点击尺寸,修改增量,在另外的一个方向也是使用同样的方法,增列都是为4,如下图所示。


第五步:再次创建矩形按钮

继续使用拉伸,在切除的拉伸面上草绘平面,拉伸的高度为5,这是创建一个矩形的按钮。和第三步一样的方法。


第六步:倒圆角处理

最后我们来进行倒圆角处理,点击倒圆角工具,拾取棱边,输入圆角的大小为5。大致如下图所示。


以上就是品索为大家分享的proe实战建模图文教程,教你proe/cero遥控器建模方法与技巧,搜集整理来自于一点号,proe,想必你已经对于以上几个关键的proe命令工具有了更加深刻的认识和了解吧!
