cad怎么建坐标?品索教你CAD2008创建二维坐标系的方法

为什么要新建坐标,也就是自定义坐标系,因为在实际设计的时候,由于现在的建筑布局都不是很规则的,所以为了画图的方便,会经常旋转坐标系,方便作图的,所以需要掌握好新建世界坐标系。坐标是对一个点(线,或者物体)的位置的描述,每一个点(线,或者物体)在一个坐标系统中的坐标是唯一的。直白一些就是起到定位作用。

添加CAD中坐标显示的方法:

1、打开cad软件;

2、点击菜单栏中的“视图”;

3、在下来的众多选项中,点击红圈“坐标”的“ucs显示”按钮,选择“显示ucs图标”,就可以显示xy坐标图标了。


cad怎么建坐标,品索教你CAD2008创建二维坐标系的方法:

方法一:

第一步:打开cad,绘制图形

打开CAD软件,绘制一个图形,我们就把坐标系建立在图形的一个点上。


第二步:新建UCS

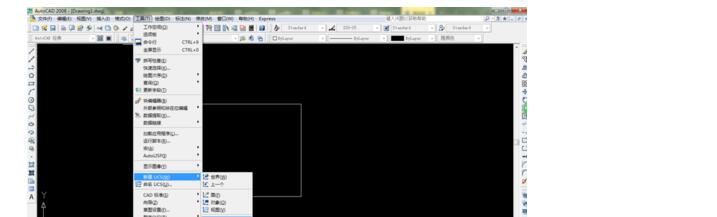

找到工具-新建UCS-原点点击确定。


第三步:设定原点

把指定原点设到你想放在的那个端点就行了


方法二:

第一步:输入命令UCS

同时也可以直接输入命令UCS,点击你想放置原点的端点,水平拉伸确定X轴方向,垂直方向拉伸,确定Y轴的方向。



第二步:输入坐标绘图

之后坐标系就会建立到矩形最下面的端点上,我们可以输入坐标绘图了。
